本市视频安防监控系统视频图像文字标注要求
  2016-08
字号:


本市视频安防监控系统视频图像文字标注要求

1.  范围

本要求规定了本市视频安防监控系统所使用的视频图像及利用这些系统(或其它方式)采集到的图片进行文字标注的内容和方法。

本要求适用于视频安防监控系统的图像、图片的信息标注。

2.  术语与定义

2.1. 物理区域

指视频安防监控系统中,用以区分各监控目标所属区域。

2.2. 监视目标

指视频安防监控系统中,需要监控的对象、区域或部位。

2.3. 时间标注

指图像或图片生成显示的时间。

3.  基本要求

视频图像文字标注应能明确区分摄像机监控的物理区域及监视目标,一个视频监控系统中不应出现相同的文字标注。

标注时,应采用16×16点阵简体中文汉字(字符集采用GB 18030-2000《信息技术 信息交换用汉字编码字符集 基本集的扩充》)和数字、字母、符号标注。个别无法用中文标注的情况,可采用图片镶嵌的方式标注。

汉字要求字体为标准宋体,正方形,无空心、下划线、粗体等修饰,采用白色或能自动与背景图像颜色进行高对比反差,以清晰显示字符内容的颜色。字符标注要求100%透明,即除了组成字符的点线图案外,字符空白处能正常显示原图像、图片的信息。

标注用汉字标准大小宜为图像或图片长和宽中较短边的1/15,要求误差不超过文字标准大小的1/20。

小号汉字大小为标准汉字大小的2/3。

半角符号高度与汉字一致,宽度为汉字的一半,字间距为0。

未特别注明时,标注内容均采用上述标准汉字尺寸。

标注区域不应对图片、图像关注信息遮挡,如果有遮挡,应调整摄像机监视位置或有效画面。

4.  标注内容的组成

标注内容应包含各物理区域、各监视目标、设备编号以及属性描述等,要求能统一、简洁标明所属物理区域及监视目标等信息。

完整标注格式为“(序号+物理区域)+(序号+监视目标)+摄像机编号+摄像机属性”。

对于“物理区域”划分单一,且不存在不可界定性的,可不标注。

4.1. 文字的基本组成

视频图像文字一般为中文字符、英文字符及数字。

所有文字中包含数字的,对于总数为个位数的数字,应以数字1、2、3……表述,对于总数为十位数的数字,应以数字01、02、03……表述,对于总数为百位数的数字,应以数字001、002、003……表述。

4.2. 基本文字标注格式

基本文字标注一般由两部分组成,为“物理区域+监视目标”。

4.2.1.  地方标准配置表

根据上海市地方标准,基本文字标注应优先依据配置表中的表述。

以校园视频监控系统文字标注为例,依据《重点单位重要部位安全技术防范系统要求 第6部分:校园、幼儿园》(DB31/329.6),文字标注举例如下:

A.  物理区域

1)   高校

校园;停车场、停车库;广播中心、电视中心、网管中心;电化教室、电脑室;公寓楼、宿舍楼;行政楼、教学楼、科研楼;校医急诊、校医门诊;会场、餐厅、食堂、图书馆、体育馆、体育场;制高点;档案室;涉密实验;军品试验;管制品;危险品;监控室等。

2)   中小学、幼儿园

校园;宿舍楼;行政楼、教学楼;会场、食堂、图书馆、体育场、体育馆;监控室等。

B.  监视目标

主出入口、次出入口、出入口、楼梯口;周边环境;通道、周界;电梯厅、电梯轿厢等。

以金融单位(现金)营业场所视频监控系统文字标注为例,依据《重点单位重要部位安全技术防范系统要求 第3部分:金融单位》(DB31/329.3)表1,文字标注举例如下:

A.  物理区域

B.  监视目标

室外院落:临街周边、院落周界、室外出入口(指独立院落与外界相通的出入口);室外通道、室外区域

运钞过程:运钞车位、运钞线路、运钞交接

各出入口:出入口、主出入口、次出入口、消防出入口、通勤出入口

客户区域:营业厅、营业厅全景、客户通道、客户区域;接待台、一米线、等候区、展示区、洽谈处、回单箱

现金客户:现金客户、票据传递、交接窗口

现金内部:现金全景、防尾随门;现金操作、现金清分、现金清点、现金捆钞;暂存室、凭证室

对公业务:对公全景;对公客户、对公操作;理财室、洽谈室

办公场所:内部出入口(指营业场所客户区域与办公区域的交界处)、办公通道、办公区域;财务室、档案资料室、图像调阅室

大堂自助:大堂ATM客户面部、大堂ATM客户操作;网银操作

自助设备:自助街面、自助出入口、自助全景;客户面部、客户操作、ATM出钞口;清机房、非现设备(指备转账、开卡等功能的非现金自助服务设备处)

其它区域:楼梯口、电梯厅、自动扶梯、电梯;监控室、安防控制室、安防设备间、计算机机房、数据机房

注:金融单位项目验收时需提交验收图像光盘的项目,还应符合以下要求:

1、 图像文件大小应在10s-20s之间。

2、 图像内容应包含测试人员动态的场景模拟音视频信息。

3、各图像文件应分别对应放置在光盘文件根目录所对应的文件名下,文件名应与上述所规定的室外院落、各出入口、客户区域等一致。

4.2.2.  文字标注前置序号

各物理区域、监视目标顺序的前置描述序号,格式为“序号+物理区域+序号+监视目标”。序号表述方式为:“主、次”;“东、南、西、北”;“1#、2#、3#……”。

以校园为例:校区主出入口、校区次出入口等。

以金融为例:主出入口、次出入口、自助出入口等。

4.2.3.  文字标注楼层序号

文字标注楼层序号为监视目标前置序号,格式为“物理区域+楼层+监视目标”,楼层命名为:B2、B1、F1、F2……,夹层用“+”表示。电梯楼显文字标注还应具有上下行的标识,应置于设备属性的最后。

以校园为例:1#教学楼F2通道,1#教学楼F2+,1#教学楼1#电梯F2↑。

4.2.4.  摄像机的设备编号

同一物理区域、同类监视目标,安装多台摄像机排序,一般以数字标注,叠加在文字标注最后。

校园:校区主出入口1、校区主出入口2;1#教学楼F2通道1、1#教学楼F2通道2等。

金融:出入口1、出入口2;现金客户1、现金客户2、现金操作1、现金操作2等。

4.2.5.  设备属性文字标注

根据摄像机的清晰度,可以分别标注“A”、“B”、“C”,用以表示清晰度等级为D1、720P、1080P。此类可视具体需求予以标注或不标注。

根据摄像机是否可控,可以分别标注“”、“固”。其中“动”包括带云台变焦镜头、一体化快球等可通过监控中心控制摄像机方向、角度、变焦、聚焦、光圈等动作的摄像机。其中“固”可不标注。

根据摄像机特性类型,可以分别标注“宽”、“低”、“逆”、“红”、其它。其中除“红”(红外摄像机)外,可不标注。

根据摄像机外壳类型,可以分别标注“枪”、“半”、“球”、其它。此类可视具体需求予以标注或不标注。

根据摄像机安装位置,可以分别标注“内”、“外”。此类可视具体需求予以标注或不标注。

根据摄像机防护方式,可以分别标注“暴”、“爆”、“辅”、其他。其中“辅”为加热、排风、雨刷等辅助防护功能。此类可视具体需求予以标注或不标注。

根据摄像机安装时间,可以分别标注“新”、“”。其中,新安装摄像机可视具体需求予以标注或不标注。

5.  时间信息

图像或图片生成显示的时间,与北京时间(GMT+8:00)误差应小于30秒,时间格式形如“YYYY-MM-DD hh:mm:ss”,其中YYYY为4位数字,表示年;MM为2位数字,表示月;DD为2位数字,表示日;hh为2位数字,以24小时制表示小时;mm为2位数字,表示分钟;ss为2位数字,表示秒。月、日、时、分、秒中数值不足10前置0补齐。如“2007-07-17 15:21:01”。

6.  文字标注的位置

6.1. 时间标注的位置

采用小号字,标注在右上角,与屏上边缘1个汉字距离,字符串尾与右边缘1个汉字距离。

6.2. 文字标注的位置

文字标注在左下角,与左边缘、下边缘均为1个汉字距离。

各物理区域、各监视目标、设备编号为连续标注,属性描述文字标注应加以括号。

属性描述文字标注顺序:按4.2.5的顺序标注,不同类别的附加信息间保持距离为0.5个小字号汉字大小为准。

各物理区域、各监视目标、设备编号文字标注长度一般不多于12个汉字,属性描述文字标注长度一般不多于7个汉字。

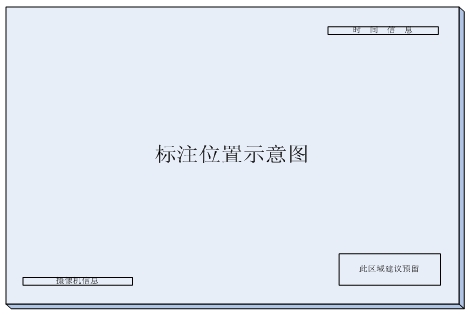

文字标注区域设置

文字标注区域设置,如图所示。







上海安全防范报警协会

标准制定组

2016年8月16日
